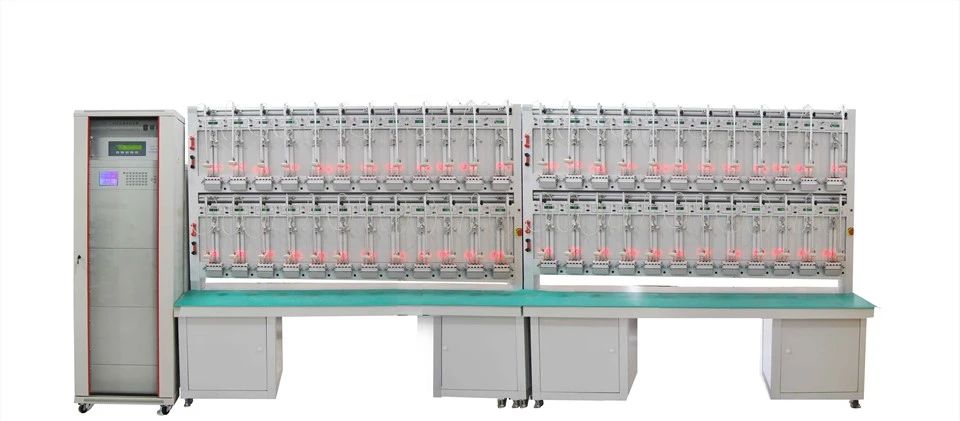

Dastgoh sinov uskunasi

Xususiyatlari

Dastgoh sinov uskunasi elektr energiyasi hisoblagichlari va quvvat hisoblagichlari uchun maxsus ishlatiladigan tekshirish moslamasi. U asosan shahar kuchlanish manbai, doimiy oqim manbai, kichik signal kuchlanish manbai va avtomatik sinov dasturidan iborat. U 24/32/40/48 elektr energiyasi hisoblagichlari yoki manyovrlarni bir vaqtning o'zida tekshirishni qo'llab-quvvatlaydi. U mashinaning klaviatura ishini tanlashi mumkin, shuningdek, shaxsiy kompyuterning onlayn ishlashi orqali doimiy elektr energiyasi hisoblagichini avtomatik aniqlashni amalga oshirishi mumkin.

Xususiyatlari

Skameyka "IEC 60736: 1982 elektr energiyasi hisoblagichlari uchun sinov uskunalari", "IEC 62053" standartiga mos keladi.
Skameykadan bir fazali energiya hisoblagichini tekshirish uchun foydalanish mumkin (0.5 sinfgacha)
Skameykada isinish testi, ishga tushirish testi, yuksiz sinov (o'rmalanish testi), xatolik testi (aniqlik testi), terish testi, ta'sir miqdori sinovlari va o'lchovlarning takrorlanuvchanligi testi mumkin.
The bench is using the PWM ,technology to amplify voltage/current output, the high efficiency at >85 foiz va issiqlikni pasaytiring. PWM nosozlikni tekshirish, oldindan o'rnatish, signal va himoyani tekshirishi mumkin.
Signal manbai chastota, amplituda va fazani sozlash uchun eng yangi raqamli boshqariladigan sinus to'lqin texnologiyasidan foydalanadi.
Skameyka energiya hisoblagichlarining xatosini tekshirish uchun taqqoslash texnologiyasidan foydalanmoqda.
Dastgoh har bir energiya hisoblagichining xatosini ichki RS485 orqali ulanishi mumkin bo'lgan sub-xato tizimi orqali hisoblash uchun xato protsessor tizimidan foydalanmoqda.
Turli xil doimiy energiya hisoblagichlari bir vaqtning o'zida sinovdan o'tkazilishi mumkin.
Kuchlanish MSVT (ko'p ikkilamchi kuchlanish transformatori) chiqishi bilan ajratilgan bo'lib, u signal fazasi energiyasini o'lchagichning kuchlanish / oqim yaqinligini tekshirish uchun mos keladi.
Sinov dastgohi skanerlash boshini o'rnatishi mumkin, u 3 diapazonni sozlashni taklif qilishi mumkin. Shuningdek, u yumaloq uslubdagi energiya hisoblagichi va raqamli LED energiya hisoblagichi uchun signal sifatida qabul qilinishi mumkin.
Sinov dastgohida qora markerni avtomatik qidirish funksiyasi mavjud bo'lib, u yuksiz sinov va ishga tushirish sinovi paytida qora markerni aniq aniqlay oladi.
Skameyka klaviatura yoki kompyuterda ishlashni tanlashi mumkin, bu juda qulay. Skameykaning ish holatini juda aniq va oson ishlashini ko'rish mumkin.
Dastgoh turli xil energiya hisoblagichlarini avtomatik sinovdan o'tkazishi mumkin bo'lgan WINDOWS98/2000/XP talablariga muvofiq sinov dasturidan foydalanmoqda.
Dastur statistika, qidirish va boshqarish uchun energiya hisoblagichidan ma'lumotlarni amalga oshirishi mumkin.
Energiya o'lchagichni osgan raf alyuminiy birikmasidan tayyorlangan. Qurilmaning barcha konfiguratsiyasi oqilona dizayn va chiroyli kiyimdir

Spetsifikatsiya

★Test dastgohi aniqlik klassi: {0}}.1/0.2 sinf

★Yo'naltiruvchi standart energiya hisoblagichi:

PY-6110 bir fazali standart energiya hisoblagichi

Aniqlik klassi: {0}}.05 /0.1

★MSVT (ko'p ikkilamchi kuchlanish transformatori) klassi: 0.02

Birlamchi kuchlanish: 180-300V (Oddiy kuchlanish: 240V)

Ikkilamchi kuchlanish: 180-300V

Ikkilamchi VA reytingi: har bir o'rash uchun 15VA

Ikkilamchi izolyatsiya: 500V, 50Hz, 60 soniya

Birlamchi va ikkilamchi nisbat aniqligi: ±0,1 foiz (odatiy)

Ikkilamchi va ikkilamchi nisbat aniqligi: ±0,02 foizdan kam

Ikkilamchi faza burchagi aniqligi ±1 daqiqadan kam

Ikkilamchi chiqish soni: 8 ~ 60 kanal

★Kuchlanish kuchaytirgichi:

Chiqish kuchlanish diapazoni: 50-288V;

Maksimal chiqish quvvati: 1500VA

Ruxsat: 0.01 foiz;

Barqarorlik: 0.05 foizdan yaxshiroq /3 min (vaqt bazasi 5S);

Buzilish omili: chiziqli yukda < 0,5 foiz;

Chastota diapazoni: 45Hz ~ 65Hz;

Quvvat samaradorligi: 85 foizdan ortiq;

Atrof-muhit harorati: 10 daraja ~ 50 daraja

Elektron ortiqcha yuk va qisqa tutashuvdan himoya.

★Oqim kuchaytirgichi:

Chiqish oqimi: diapazon: 1mA ~ 120A (1mA ~ 200A uchun variant);

Maksimal chiqish quvvati: 2000VA

Ruxsat: 0.01 foiz;

Barqarorlik: 0.05 foizdan yaxshiroq /3 min (vaqt bazasi 5S);

Buzilish omili: chiziqli yukda < 0,5 foiz;

Chastota diapazoni: 45Hz ~ 65Hz;

Quvvat samaradorligi: 85 foizdan ortiq;

Atrof-muhit harorati: 10 daraja ~ 50 daraja

Elektron ortiqcha yuk himoyasi va ochiq oqim davri uchun xavfsizlik.

★Faza burchagi: {0}} daraja ~360 daraja, faza burchagi sozlamalari o'lchamlari: 0,1 daraja;

★Chiqish chastotasi diapazoni: 45Hz ~ 65Hz; ruxsat: 0.01Hz

★ Chiqish quvvatining barqarorligi:<0.05%>

★Kalibrlangan energiya hisoblagichlari soni: 24 (so'ralganda 6/12/24/32/40/48)

★Kirish quvvati: 220/240V 15 foiz, 50/60Hz; quvvat sarfi: Maks.3000VA

★O'lchami:

Skameyka turi	Metr	Raqam	Qator soni	Hajmi
Integratsiya	24 32 40 48	1 2 2 2	Ikki marta Ikki marta Ikki marta Ikki marta	2400×700×1920 mm 1800×700×1920 mm 2000×700×1920 mm 2400×700×1920 mm
Bo'linish	24 32 40 48	1 2 2 2	Ikki marta Ikki marta Ikki marta Ikki marta	2400×600×1920 mm 1800×600×1920 mm 2000×600×1920 mm 2400×600×1920 mm
Bo'linish	Konsol: 600×800×1920 mm
